Justera Shimanoväxlar

Justera Shimano navväxel



Shimano Nexus 3 växlat nav

Shimano nexus 3

Shimano nexus 3

Så här gör du.



1. Ställ reglaget i läge 2. ( Se bilden ovan)



2. Kontrollera att den gula markören står mellan de två gula linjerna i fönstret på växelarmen vid baknavets högersida. (röd pil)



3. Ligger den gula markören ej i rätt läge kan du vrida justerskruven tills markören hamnar rätt. (blå pil)



Glöm inte att dra åt låsmuttern på justerskruven när du är klar.







Shimano Nexus 7 växlat nav.



Shimano nexus 7 växlat

Så här gör du.



1. Ställ reglaget i läge 4. ( Se bilden till vänster)



2. Kontrollera att de röda markeringslinjerna på växelarmen respektive växelförartrissan ligger i linje. (se nedre bilden)





Shimano nexus 7 växelnav

3. Ligger de röda markeringarna inte i linje måste en justering göras med justerskruven vid växelreglaget (röd pil på bilden ovan)

Vrid justerskruven tills markeringarna ligger i linje.



Shimano Nexus 8 växlat nav



Shimano nexus 8 växlat

Så här gör du.



1. Ställ reglaget i läge 4. ( Se bilden till vänster)



2. Kontrollera att de gula markeringslinjerna på växelarmen respektive växelförartrissan ligger i linje. (se nedre bilden)







Shimano nexus 8 växlat nav

3. Ligger de gula markeringarna inte i linje måste en justering göras med justerskruven vid växelreglaget (röd pil på övre bilden)

Vrid justerskruven tills markeringarna ligger i linje.



Mekfilm - Så här justerar du växlarna Shimano Nexus 3 och 7 växlar - LagaCykels Mekskola film 3

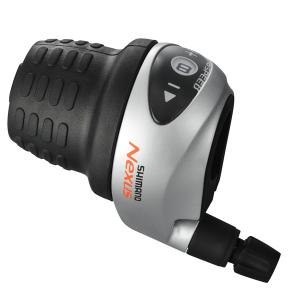

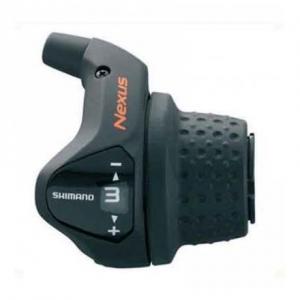

Här köper du växelreglage
