Att laga ett cykelnav – SRAM 3 växlar
Det finns många olika typer av cykelnav. Vissa är enkla att serva, medan äldre nav ibland kan vara svårare eftersom reservdelar inte alltid finns att få tag på.
I den här guiden går vi igenom hur du plockar isär, rengör och smörjer ett SRAM 3-växlat nav. SRAM-navet är samma typ av nav som ofta kallas Torpedo.
✔ Rengöring och smörjning
✔ Montering steg för steg
✔ Video som visar arbetet
Demontera SRAM 3-växlat nav

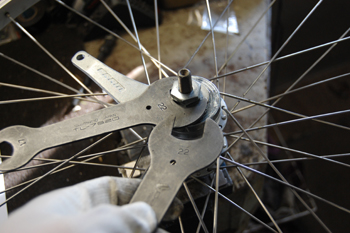

1. Börja med att ta bort kransen och växelkedjan. Växelkedjan skruvas av åt vänster. Kransen sitter med en låsring. Tryck ner en smal mejsel i något av de tre spåren och bänd bort ringen.
2. Vänd sedan hela hjulet och lossa de båda stoppmuttrarna på navets vänstersida.
3. Lyft upp bromsarmen.
4. Plocka ur kulringen och bromshylsan.
5. Nu kan du lyfta av hela hjulet från navet. Ta bort bromskonan från planethjulshållaren. Den skruvas av åt vänster. Ta sedan bort låsringen och den lilla mellanbrickan, enklast med en smal skruvmejsel.
6. När du kommit så här långt är det dags att vända på navet.
7. Lossa och ta bort stoppmuttern och konan.
8. Lyft bort drivare, kulringen och de båda fjädrarna. I kopplingshjulet sitter en liten back som du trycker ut genom det stora hålet.
9. Lyft bort kopplingshjulet.
Rengör och smörj navet
Rengör alla delar noga var för sig. Avfettningsmedel och en trasa brukar fungera bra. Låt alla delar torka ordentligt innan du börjar montera ihop navet igen.
När alla delar är rengjorda och torra är det dags att montera navet igen. Byt ut slitna delar och smörj in varje del med nytt fett anpassat för cykelnav.
Montera ihop SRAM-navet igen
10. Sätt dit kopplingshjulet på axeln och peta in backen i det stora hålet.
11. Sätt dit de båda fjädrarna och kulringen.
12. Montera dit drivare, konan och skruva åt stoppmuttern.
13. Vänd på navet och sätt dit planethjulshållaren. Lägg dit den lilla mellanbrickan och tryck fast låsringen i spåret på axeln.
14. Sätt dit bromskonan.
15. Nu kan du sätta tillbaka hela hjulet på navet och lägga i bromshylsan och kulringen.
16. Sätt dit bromsarmen och skruva på de båda stoppmuttrarna. Dra åt och kontrollera att hjulet rullar lätt utan glapp.
17. Vänd sedan på hjulet igen och lägg dit dammskyddet och kransen. Sätt dit låsringen ordentligt.
18. Skruva i växelkedjan.
Montera hjulet och justera växlarna
19. Nu kan du montera tillbaka hjulet på cykeln igen och justera in växlarna.
Video: Rengöra och smörja Torpedonav
Här kommer en film från Lagacykel.se som visar hur du plockar isär och rengör navet.
